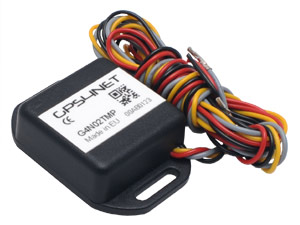

G4N02TMP – Capteur de Température & Humidité
G4N02TMP est un capteur numérique pour mesurer la température et l'humidité dans les locaux contrôlés thermiquement. Les secteurs d'activité qui utilisent ces capteurs sont le transport des produits alimentaires et non alimentaires, des produits pharmaceutiques et alcools.
Les capteurs sont conçus pour être connectés à une interface CAN qui n'est pas connecté au réseau CAN du véhicule. Conformément au standard électrique du réseau CAN il est possible de connecter sur le réseau plusieurs capteurs dans le but de lire les valeurs dans plusieurs zones.
Le traitement et la transmission de la température et de l'humidité est effectué sur la base de 3 algorithmes :
Température / Humidité instantanée transmise toutes les secondes- Moyenne, calcule pendant un intervalle de temps configurable avec une lecture des valeurs toutes les secondes.
- Alarme, lorsque il y a dépassement d'un seuil avec des valeurs minimum et maximum.
Lorsque la valeur reviens à l'intérieur du seuil un message CAN identique est envoyé pour permettre de construire des diagrammes et rapports précis. Le seuil d'alarme minimum et maximum est configurable avec une commande sous la forme d'un message CAN envoyé par l'interface CAN.
| |
Fonctionnalités de base
|
|
| |
| Capteur de température |
Capteur numérique industriel
Plage de mesure : -40°C <> 100°C
Tolérance de mesure : -10°C <> 10°C ±0.5°C (max)
−40°C <> 100°C ±1°C (max)
Résolution d’affichage: 0.005°C
*Le capteur est calibré dans un seul point de mesure dans le quel la précision de la mesure est maximale (ex. 0°C).
|
|
| Capteur d'humidité |
Capteur numérique industriel
Plage de mesure : 0..100 %RH
Tolérance de mesure : 20..80 %RH ±3,
0..20~80..100 %RH ±4 (max.)
Précision maximale RH ~ 25°C
Pas de mesure sur 12 bit
|
|
| Communication CAN |
CAN Extended Frames (29 bit ID)
Vitesse de transmission 250kbps
Standard de communication CAN 2.0b
|
|
Configuration de l'acquisition
|
Le dispositif transmet 3 types de messages CAN :
– Temperature instantanée
– Température moyenne mesuré pendant un intervalle de temps
– Température d’alarme sur dépassement du seuil maximum et minimum
Les messages sont transmis dans le format J.1939
|
|
Caractéristiques
|
Dimension : 35x35x15 mm
Entrées : Alimentation permanente, CAN
Alimentation : 8 – 32 V. Dc. |
|
|
|
| |
|
|
